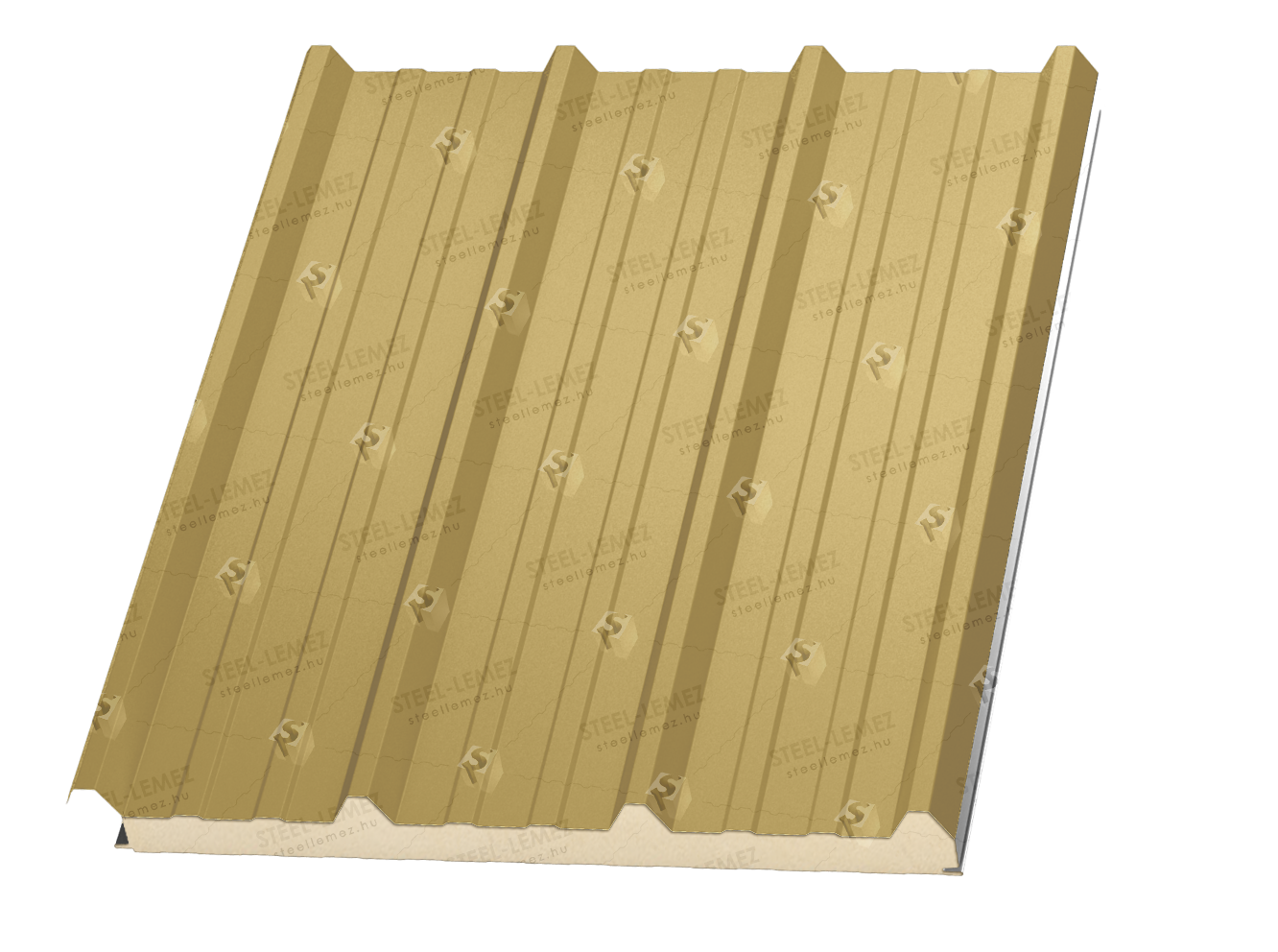

PIR tetőpanel

RAL1002
Gabona sárga
A színminták tájékoztató jellegűek. Monitoronként és nyomtatásonként eltérhetnek a valódi lemezek színétől. Kérjük a rendelés leadása előtt tájékozódjanak személyesen a termékek színeit illetőleg!

PIR Tetőpanel tulajdonságai

A PIR maggal ellátott szendvicspanelek gyorsan és hőhídmentesen szerelhető, kis önsúllyal rendelkező építőelemek.
Kiváló hőszigetelő képességgel és kiemelkedő tűzállósággal rendelkezik.
Acél fegyverzetek  hosszú élettartamot biztosítanak a paneleknek.

A tetőpanelek alsó fegyverzetének nútos kialakítása rendkívül pontos és szoros csatlakozást biztosít.

Alkalmazását bármilyen szerelt, magastető szerkezet építéséhez ajánljuk.

Minimális tetőhajlásszög: 5° (8%)
Alátámasztási igénye: Statikai méretezés alapján.

PIR szigetelőanyag tulajdonságai

PIR – poliizocianurát

A PIR hab alapanyagainak összetétele, sajátos, zárt cellás kémiai szerkezete, az egyik legjobb hőszigetelővé teszi valamennyi ismert építőanyag közül, miközben megfelelő tűzállóságot biztosít. Nyílt láng hatására egy fekete oxid réteg képződik a habon, ami elzárja a belső részeket az oxigéntől, akadályozva ezzel az égést.
A panelek maganyagaként, a PIR hab felelős a két fegyverzet között a nyírófeszültség továbbítására.

Sűrűsége:36-41 kg/m3 között.
λ = 0,021 W/mK



Standard acél fegyverzetek tulajdonságai

Acélfegyverzetek vastagságai:
0,4, 0,5 vagy 0,6mm (S220 GD +Z)

Poliészter (PE) bevonat:
Közép-Euróban általános felhasználást tesz lehetővé kül és beltérre egyaránt. Városi és enyhe ipari környezetben tökéletesen alkalmazható.
Bevonat vastagsága 25 μm

További bevonatok:
Poli (vinil-klorid) (PVC) bevonat (élelmiszeripari)
Poliuretán (PU) bevonat (nagy kopásállóságú)

Tulajdonságainak leírását megtalálja a termékkatalógusunkban.

Tűzállósági hatérértékek definiált jellemzői

(R) - Teherhordó képesség - Szabvány szerinti vizsgált modellek teherhordó kapacitás elérésének vagy lehajlási sebességének percekben megadott értéke.
(E) - Integritási képesség - A vizsgált szerkezeten nem keletkezhet rés, nem hatolhat át rajta láng, vagy gyújtóképes füstgáz.
(I) - Hőszigetelő képesség - A vizsgált szerkezetek "tűzmentett" oldalán nem mérhető kritikus hőmérséklet emelkedés.
(R)EI 30 - A szám percekben kifejezett értéke megadja, a mögötte álló (vizsgálatok alapján szerzett) tűzállósági paraméterek azon értékét, ameddig a termék állékonysága szavatolt.

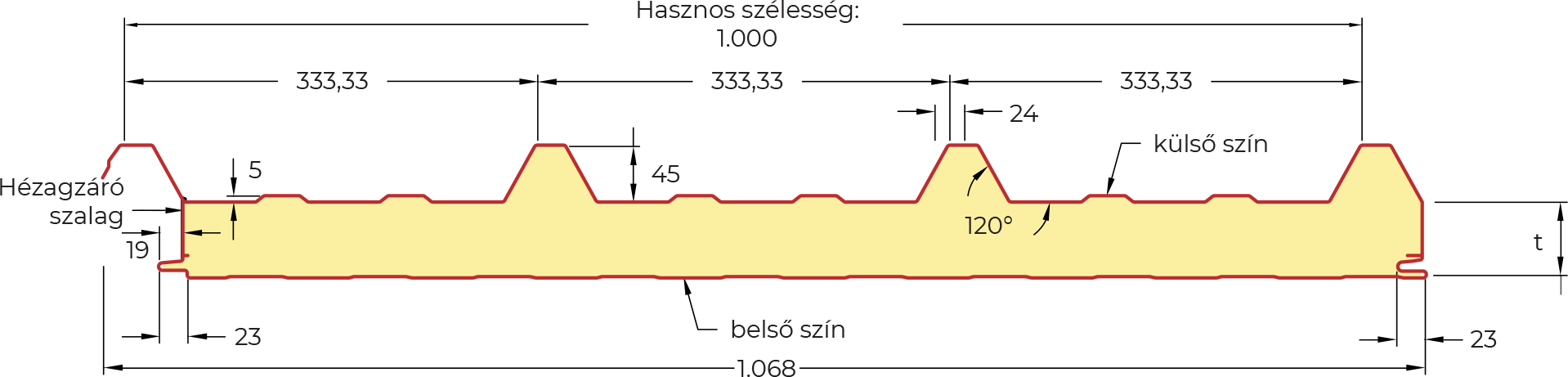

Metszetrajz

PIR  40 mm vastag tetőpanel

Hasznos szélesség (mm) 1000 mm
Hővezetési érték { W/m2K} 0,445
Éghetőségi osztály B-S2-d0
Tető tűzterjedési osztály Broof(t1)
Tűzállósági határérték N.P.D.

PIR  60 mm vastag tetőpanel

Hasznos szélesség (mm) 1000 mm
Hővezetési érték { W/m2K} 0,33
Éghetőségi osztály B-S2-d0
Tető tűzterjedési osztály Broof(t1)
Tűzállósági határérték REI15

PIR  80 mm vastag tetőpanel

Hasznos szélesség (mm) 1000 mm
Hővezetési érték { W/m2K} 0,252
Éghetőségi osztály B-S2-d0
Tető tűzterjedési osztály Broof(t1)
Tűzállósági határérték REI20

PIR  100 mm vastag tetőpanel

Hasznos szélesség (mm) 1000 mm
Hővezetési érték { W/m2K} 0,2
Éghetőségi osztály B-S2-d0
Tető tűzterjedési osztály Broof(t1)
Tűzállósági határérték REI30

PIR  120 mm vastag tetőpanel

Hasznos szélesség (mm) 1000 mm
Hővezetési érték { W/m2K} 0,17
Éghetőségi osztály B-S2-d0
Tető tűzterjedési osztály Broof(t1)
Tűzállósági határérték REI30

PIR  150 mm vastag tetőpanel

Hasznos szélesség (mm) 1000 mm
Hővezetési érték { W/m2K} 0,13
Éghetőségi osztály B-S2-d0
Tető tűzterjedési osztály Broof(t1)
Tűzállósági határérték REI30
